Serie M6 : Apparecchiature di tipo protetto LBS
La serie M6 è costituita da scomparti protetti di media tensione per interno di tipo componibile ed adatti per la realizzazione di qualsiasi schema di cabina elettrica di media tensione.Gli scomparti di questa serie,avendo dimensioni più contenute, possono essere utilizzate in spazi ristretti; inoltre avendo l'isolamento in SF6 possono essere utilizzate in ambienti con condizioni ambientali più gravose (zone saline, zone industriali pesanti, zone con polvere).
In più gli scomparti di questa serie sono dotati di tenuta all'arco interno per una maggiore sicurezza del personale addetto alla manutenzione delle cabine. Sono realizzati secondo la Norma CEI EN IEC 62271-200 per conseguire il massimo di sicurezza, affidabilità e continuità di esercizio.
Caratteristiche principali:
- Isolamento misto aria-gas SF6
- tensione fino a 24 kV
- corrente di sbarra fino a 800 A
- corrente di uscita/ingresso fino a 630 A
- corrente di corto circuito fino a 16-20 kA
- grado di protezione IP3X
- verniciatura in tinta RAL 7030
- Tenuta all'arco interno A-FLR fino a 16 kA per 1 s.
Altri dati tecnici e dimensionali sono riportati nel catalogo specifico M6 (*)
Serie ENEL DY803 : Apparecchiature di tipo protetto con interruttore di manovra - SEZIONATORE LBS
La serie ENEL DY 803 è costituita da scomparti protetti di media tensione per interno di tipo componibile ed adatti per la realizzazione della cabina tipica Enel necessaria per la fornitura di energia elettrica ad utenti in media tensione.Sono realizzati secondo le Norme IEC 62271-200 per conseguire il massimo di sicurezza, affidabilità e continuità di esercizio, con aggiunta la conformità dimensionale alle specifiche Enel DY 803 e la omologazione conseguita con tutte le prove di tipo richieste dall'Enel.
Caratteristiche principali:
- Isolamento misto aria-gas SF6
- tensione fino a 24 kV
- corrente di sbarra fino a 630 A
- corrente di uscita/ingresso fino a 630 A
- corrente di corto circuito fino a 16 kA
- grado di protezione IP3X
- verniciatura in tinta RAL 7030
- Tenuta all'arco interno fino a 16 kA per 1 s.
Altri dati tecnici e dimensionali sono riportati nel catalogo specifico DY 803 (*)

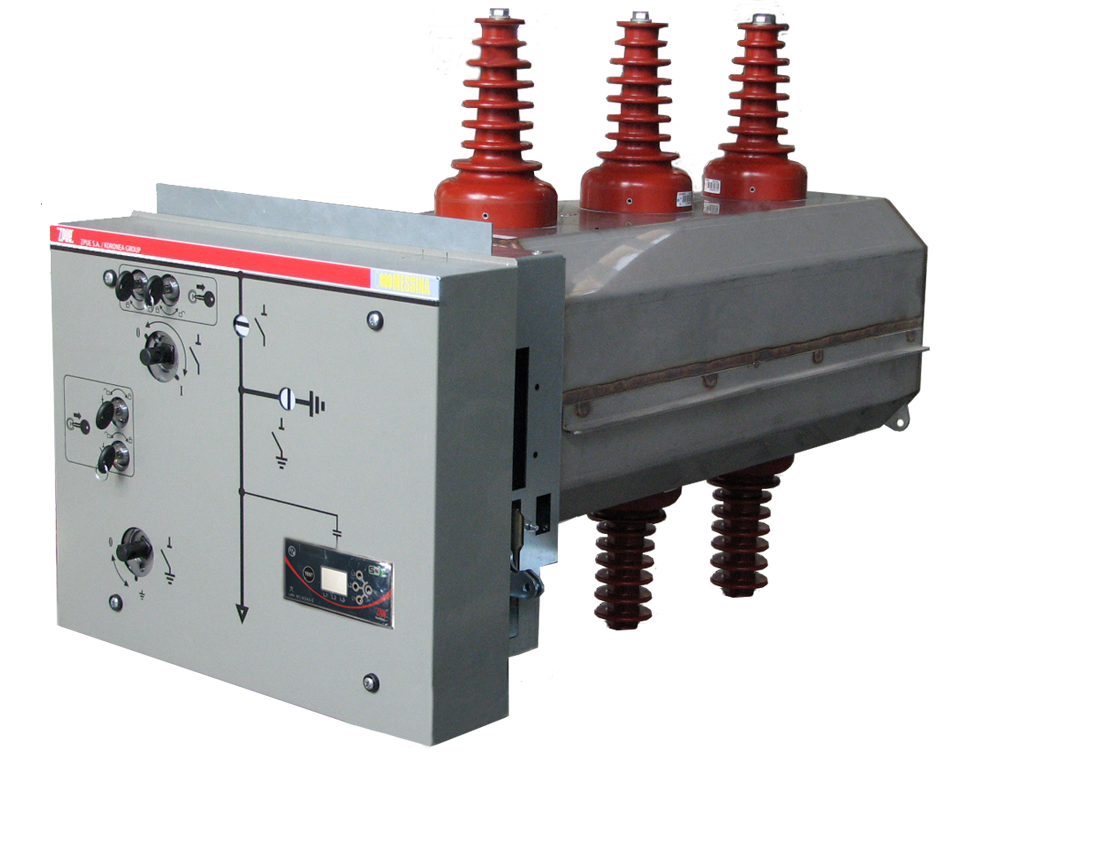

Sezionatori e Interruttori di manovra-sezionatori con isolamento in SF6
Gli interruttori di manovra-sezionatori e i sezionatori di questa serie, sono progettati per una facile installazione in quadri di distribuzione per media tensione, con le maggiori prestazioni del gas SF6.Le operazioni di manutenzione e di verifica risultano estremamente semplificate per l’estraibilità su guide e per la disposizione frontale del comando.
Questi apparecchi permettono la completa segregazione metallica tra la cella sbarre e la cella inferiore.
Caratteristiche principali:
- Isolamento in SF6
- tensione fino a 24kV
- corrente di sbarra fino a 630-800A
- corrente di corto circuito fino a 16-25kA
- norma 62271-103
- norma 62271-102
Cabine Primarie Compatte e Cabine Primarie Bipiano
Quadri MT compatti o bipiano per cabine primarie provviste di trasformatori AT/MT dedicati alla distribuzione .
Caratteristiche principali:
- Struttura autoportante in lamiera pressopiegata
- Grado di protezione esterna IP30, interna IP20
- Sbarre in rame elettrolitico
- Ispezionabilità mediante portelle e pannelli asportabili
- Porte interbloccate al comando degli apparecchi
- Messa a terra di tutta la struttura e delle parti mobili
- Impiego di interruttori di tipo estraibile.
- Segnalazioni meccaniche per indicare le posizioni di aperto e chiuso di interruttori e sezionatori.
- Impianto di illuminazione e resistenza anticondensa.
- Flap e camini di sfogo per le sovrapressioni interne.
- Semplicità di utilizzazione e manutenzione.
- Prove unificate elettriche, termiche e meccaniche.
- Rispondenza alle norme CEI, IEC
